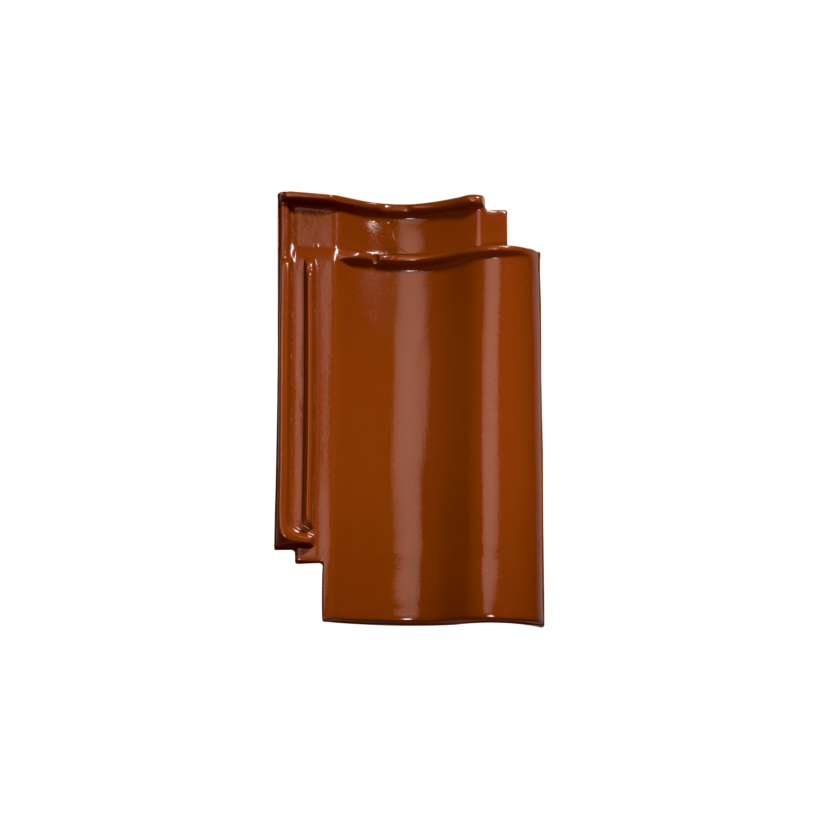

Z5

Overflade & Farve

Valgt overflade/farve: Ædelkobber

Naturrød / Engoberet

Ædelengoberet

Er du på udkig efter ekspertrådgivning?
Kontaktperson

Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten

Totalmål

27,6 x 45,0 cm

Dæklængde (DL)

33,8 - 35,8 cm

Middeldækbredde (MDB)

21,7 cm

Antal pr. m²

12,9 - 13,6

Vægt pr. stk.

ca. 4,0 kg

Min. taghældning

≥ 22°

Z5 er først og fremmest en elsket klassiker i Nordtyskland og Skandinavien. Ingen anden tagsten fra Jacobi-Walther fås i et så stort udvalg af farver og forædlinger. Siden indførelsen i 1920 har vi konsekvent videreudviklet den førsteklasses dybe falstagsten med lang levetid og optimeret den til anvendelse på dit tag.

På grund af dens svungne form samt de perfekte afslutninger af hjørner, kanter og flader er den eksklusive dybe falstagsten det mest optimale valg til vandafledning, ligesom den modstår alle vejrforhold. I udførelsen med lige snit får du et harmonisk tagbillede, og dette gælder ikke kun for bevaringsværdige bygningsværker.

Mål

Mål
Mål Naturrød - ÆdelengoberetGlaseret overflade
Totalmål 27,6 x 45,0 cm 27,3 x 44,4 cm
Dæklængde (DL) 33,8 - 35,8 cm 33,0 - 35,0 cm
Middeldækbredde (MDB) 21,7 cm 21,3 cm
Antal pr. m² 12,9 - 13,6 13,4 - 14,1
Vægt pr. stk. ca. 4,0 kg ca. 4,0 kg
FAL pr lfdm ca. 4,6 ca. 4,7
Vindskedesten pr lfdm ca. 2,8ca. 2,9
Dobbeltvinge pr lfdm ca. 2,8ca. 2,9
Emballageenhed 56 St. 56 St.
Styk/palle 224224
Min. taghældning ≥ 22°≥ 22°

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 80 75 65 55 55 50 45 - -
F1v 90 90 80 75 65 65 60 55 -
F6v 100 90 85 80 75 70 65 55 -
F9 80 75 75 65 55 50 45 45 -
F16 95 85 80 75 70 65 60 60 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 110 105 95 90 85 80 - -
F1v 145 135 125 115 110 105 100 90 -
F6v 140 135 125 115 110 105 95 90 -
F9 110 105 100 95 85 80 75 70 -
F16 130 120 110 105 100 95 90 80 -

Afstand øverste lægte til kip (LAF) /* FAL i mm

Afstand øverste lægte til kip (LAF) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 100 90 90 80 75 70 60 50 -
F9 + FAL 90 80 75 65 55 55 45 45 -
F16 + FAL 100 95 90 85 75 70 65 55 -

Højde på rygningslægte (FLA) /* FAL i mm

Højde på rygningslægte (FLA) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 145 140 125 120 115 105 95 05 -
F9 + FAL 100 105 95 90 85 75 65 60 -
F16 + FAL 120 115 110 100 95 80 80 80 -

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 70 55 45 35 30 15 5 - -
Z5 mit FAL 40 30 20 15 10 - - - -

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z5 110 105 100 100 100 100 95 - -
Z5 mit FAL 150 145 135 130 120 - - - -
Example ridge
Eksempel på rygningsopbygning
Double beading Z5
Dobbeltvinge
Verge Z5
Vindskedesten

App Jacobi Tegl

Med vores app holder du dig altid opdateret og modtager al vigtig information og tekniske data om vores produkter - også offline!

Få mere at vide om appen

Header für das kostenlose Werkzeug App Dachziegel Technik
