Med Z7v kan taglægningen ske med forskellige lægteafstande, og denne tagsten er dermed fremragende ved renovering af gamle tage. Uden tildækket gavludhæng giver den et forskydningsområde på 100 millimeter. Med denne falstagsten opnår man smukke, rolige tagbilleder. Samtidig er den velegnet til vinklede tagkonstruktioner. Da den tidligere i stort omfang blev anvendt ved renovering er den stadig den anden mest producerede tagsten hos Jacobi-Walther.

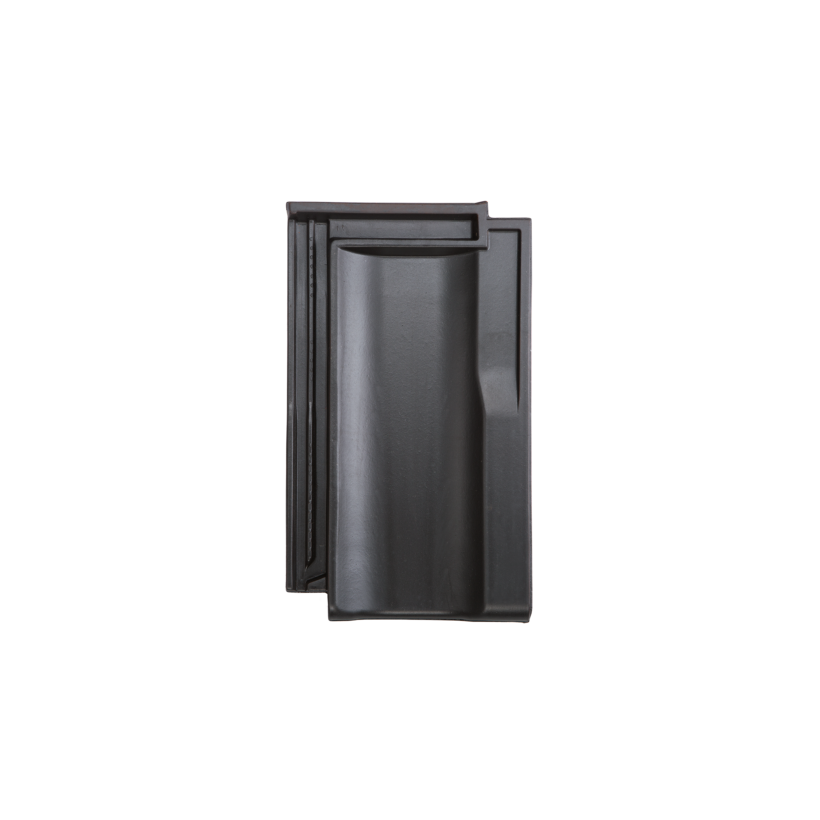

Z7v
Falstagsten, standard
Overflade & Farve
Valgt overflade/farve: Gammelsort
Naturrød / Engoberet
Er du på udkig efter ekspertrådgivning?
Kontaktperson
Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten
Totalmål
25,0 x 42,7 cm
Dæklængde (DL)
25,0 - 35,0 cm
Middeldækbredde (MDB)
20,5 cm
Antal pr. m²
13,9 - 19,5
Vægt pr. stk.
ca. 3,5 kg
Min. taghældning
≥ 30°
Mål
| Mål | Standard |
|---|---|
| Totalmål | 25,0 x 42,7 cm |
| Dæklængde (DL) med Vindskedesten | 32,5 - 35,0 cm |
| DL Arbejder på Vindskedesten | 29,0 - 32,5 cm |
| DL uden Vindskedesten | 25,0 - 35,0 cm |
| Middeldækbredde (MDB) | 20,5 cm |
| Antal pr. m² | 13,9 - 19,5 |
| Vægt pr. stk. | ca. 3,5 kg |
| Dobbeltvinge pr. stk. | ca. 2,9 |
| Vindskedesten pr. stk. | ca. 2,9 |
| kl. Emballageenhed | 56 St. |
| stk./palle | 280 |
| Min. taghældning | ≥ 30° |
Afstand øverste lægte til kip (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | - | 65 | 60 | 50 | 45 | 40 | 40 | 40 | - |
| F1v | - | 65 | 60 | 50 | 45 | 40 | 40 | 40 | - |
| F6v | - | 70 | 65 | 60 | 55 | 55 | 55 | 50 | - |
| F9 | - | 75 | 65 | 65 | 65 | 60 | 55 | 50 | - |
| F16 | - | 85 | 80 | 75 | 70 | 70 | 70 | 60 | - |
Højde på rygningslægte (FLA) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | - | 90 | 90 | 85 | 75 | 70 | 60 | 55 | - |
| F1v | - | 120 | 115 | 110 | 100 | 95 | 85 | 75 | - |
| F6v | - | 120 | 115 | 105 | 95 | 85 | 80 | 70 | - |
| F9 | - | 90 | 85 | 75 | 65 | 60 | 50 | 45 | - |
| F16 | - | 100 | 95 | 90 | 85 | 75 | 60 | 50 | - |
Afstand mellem lægter (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z7v | - | 45 | 35 | 35 | 35 | 30 | 45 | 5 | 5 |
Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z7v | - | 95 | 85 | 80 | 80 | 75 | 75 | 70 | 65 |
Med Z7v kan taglægningen ske med forskellige lægteafstande, og denne tagsten er dermed fremragende ved renovering af gamle tage. Uden tildækket gavludhæng giver den et forskydningsområde på 100 millimeter. Med denne falstagsten opnår man smukke, rolige tagbilleder. Samtidig er den velegnet til vinklede tagkonstruktioner. Da den tidligere i stort omfang blev anvendt ved renovering er den stadig den anden mest producerede tagsten hos Jacobi-Walther.
Mål
| Mål | Standard |
|---|---|
| Totalmål | 25,0 x 42,7 cm |
| Dæklængde (DL) med Vindskedesten | 32,5 - 35,0 cm |
| DL Arbejder på Vindskedesten | 29,0 - 32,5 cm |
| DL uden Vindskedesten | 25,0 - 35,0 cm |
| Middeldækbredde (MDB) | 20,5 cm |
| Antal pr. m² | 13,9 - 19,5 |
| Vægt pr. stk. | ca. 3,5 kg |
| Dobbeltvinge pr. stk. | ca. 2,9 |
| Vindskedesten pr. stk. | ca. 2,9 |
| kl. Emballageenhed | 56 St. |
| stk./palle | 280 |
| Min. taghældning | ≥ 30° |
Afstand øverste lægte til kip (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | - | 65 | 60 | 50 | 45 | 40 | 40 | 40 | - |
| F1v | - | 65 | 60 | 50 | 45 | 40 | 40 | 40 | - |
| F6v | - | 70 | 65 | 60 | 55 | 55 | 55 | 50 | - |
| F9 | - | 75 | 65 | 65 | 65 | 60 | 55 | 50 | - |
| F16 | - | 85 | 80 | 75 | 70 | 70 | 70 | 60 | - |
Højde på rygningslægte (FLA) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F1 | - | 90 | 90 | 85 | 75 | 70 | 60 | 55 | - |
| F1v | - | 120 | 115 | 110 | 100 | 95 | 85 | 75 | - |
| F6v | - | 120 | 115 | 105 | 95 | 85 | 80 | 70 | - |
| F9 | - | 90 | 85 | 75 | 65 | 60 | 50 | 45 | - |
| F16 | - | 100 | 95 | 90 | 85 | 75 | 60 | 50 | - |
Afstand mellem lægter (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z7v | - | 45 | 35 | 35 | 35 | 30 | 45 | 5 | 5 |
Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| Z7v | - | 95 | 85 | 80 | 80 | 75 | 75 | 70 | 65 |
