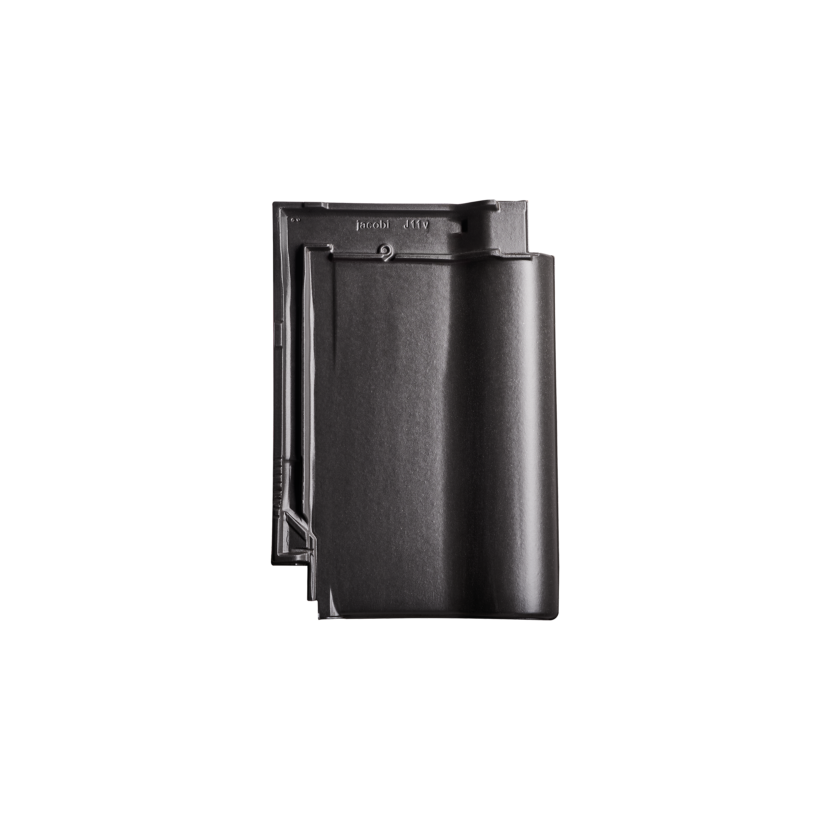

J11v

Flad falstagsten

Overflade & Farve

Valgt overflade/farve: Gammelsort

Naturrød / Engoberet

Ædelengoberet

Er du på udkig efter ekspertrådgivning?
Kontaktperson

Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten

Totalmål

30,4 x 44,5 cm

Dæklængde (DL)

33,3 - 36,5 cm

Middeldækbredde (MDB)

24,6 cm

Antal pr. m²

11,1 - 12,2

Vægt pr. stk.

ca. 4,4 kg

Min. taghældning

≥ 22°

Den mest solgte tagsten fra Jacobi-Walther er nu blevet endnu bedre. Ved hjælp af forskydningsområdet på 32 mm i dæklængden og den nyudviklede store forskydelighed i dækbredden på op til 6 mm er denne tagsten utroligt velegnet til nybyggeri og renovering. Vores glatte, fine overfladekvalitet fra Bilshausen i samspil med det imponerende farveudvalg giver en god følelse hos bygherrerne ved enhver prøvelægning.

Vælg din egen ønskefarve blandt i alt 17 forskellige, strålende farver fra naturrød (standard) til den eksklusive Avantgarde-glasur. En optimeret sidefals i kombination med den høje sikkerhed for det område, hvor fire tagsten møder hinanden, giver ekstra glæde, når de nye J11v-tagsten lægges.

Mål

Mål
Mål Naturrød - ÆdelengoberetGlaseret overflade (højglans)
Totalmål 30,4 x 44,5 cm29,1 x 44,0 cm
Dæklængde (DL) 33,3 - 36,5 cm32,8 - 36,0 cm
Middeldækbredde (MDB) 24,6 cm23,6 cm
Antal pr. m² 11,1 - 12,211,7 - 12,8
Vægt pr. stk. ca. 4,4 kgca. 4,2 kg
FAL pr lfdm ca. 4,1ca. 4,2
Dobbeltvinge pr lfdm ca. 2,7ca. 2,8
Vindskedesten pr lfdm ca. 2,7ca. 2,8
Emballageenhed 60 St.64 St.
styk/palle 240256
Min. taghældning ≥ 22°≥ 22°

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 75 70 70 65 65 60 45 - -
F1v 45 45 40 30 25 20 15 - -
F6v 90 85 85 80 75 70 65 60 -
F9 80 75 75 75 70 65 55 55 -
F16 90 85 85 85 75 70 70 65 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 115 105 100 95 85 80 75 - -
F1v 140 140 135 130 115 110 110 - -
F6v 130 115 120 115 110 105 90 80 -
F9 100 95 90 85 80 75 60 55 -
F16 120 115 105 100 95 85 75 65 -

Afstand øverste lægte til kip (LAF) /* FAL i mm

Afstand øverste lægte til kip (LAF) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 65 55 50 45 40 30 20 - -
F9 + FAL 50 45 35 - - - - - -
F16 + FAL 65 60 55 50 40 35 30 30 25

Højde på rygningslægte (FLA) /* FAL i mm

Højde på rygningslægte (FLA) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 140 130 125 110 105 105 105 - -
F9 + FAL 105 100 100 - - - - - -
F16 + FAL 125 115 110 100 90 80 80 80 70

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J11v 40 30 25 25 20 15 10 - -
J11v mit FAL 30 25 20 - - - - - -

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J11v 115 105 100 95 90 85 85 - -
J11v mit FAL 120 110 95 - - - - - -
Dachschn J11v 012024 DK
Flade Falstagsten J11v Eksempel på rygningsopbygning
Flachdachziegel J11v Doppelwulst
Dobbeltvinge
Flachdachziegel J11v Ortgang
Vindskedesten
