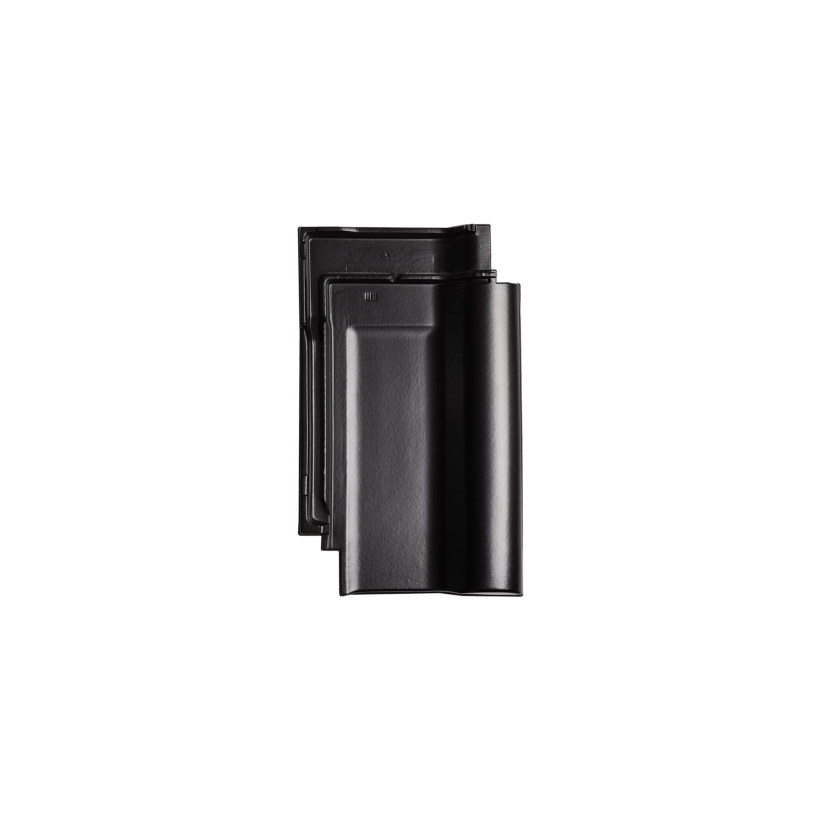

J13v

Flad falstagsten

Overflade & Farve

Valgt overflade/farve: vulkanschwarz matt

Glaseret overflade (højglans)

Er du på udkig efter ekspertrådgivning?
Kontaktperson

Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten

Totalmål

26,3 x 43,5 cm

Dæklængde (DL)

31,8 - 34,8 cm

Middeldækbredde (MDB)

20,9 cm

Antal pr. m²

13,7 - 15,0

Vægt pr. stk.

ca. 3,6 kg

Min. taghældning

≥ 22°

Ved lægning af J13v opnår du et markant tagbillede på grund af tagstenens udtryksfulde, lukkede fals. Dette tagbillede efterspørges mere og mere i Danmark. Med mange forskellige overflader og farver, men først og fremmest på grund af vores eksklusive glasurer, kan du lægge en førsteklasses, flad falstagsten på dit tag.

Med en forskydelighed på op til 30 millimeter giver den arkitekter, tagdækkere og bygherrer et stort spillerum, når de skal planlægge nybyggerier og renoveringer. En enkel binder i sidefalsen sørger for fuldstændig sikkerhed mod vindsug i forbindelse med flade falstagsten, og den firedobbelte overlapning i det område, hvor fire tagsten møder hinanden, giver ekstra hold.

Mål

Mål
Mål Naturrød - ÆdelengoberetGlaseret overflade (højglans)
Totalmål 27,0 x 44,5 cm26,3 x 43,5 cm
Dæklængde (DL) 32,6 - 35,6 cm31,8 - 34,8 cm
Dæklængde (DL) til perforerede tagsten 33,7 - 35,6 cm32,9 - 34,8 cm
Middeldækbredde (MDB) 21,3 cm20,9 cm
Antal pr m² 13,2 - 14,413,7 - 15,0
Vægt pr. stk. ca. 3,6 kgca. 3,6 kg
FAL pr lfdm ca. 4,7ca. 4,8
Dobbeltvinge pr lfdm ca. 2,8ca. 2,8
Vindskedesten pr lfdm ca. 2,8ca. 2,8
Emballageenhed 56 St.56 St.
Styk/palle 224224
Min. taghældning ≥ 22°≥ 22°

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 40 40 75 65 60 55 50 45 -
F1v 45 45 40 35 30 25 60 60 -
F6v 55 45 40 35 30 25 20 20 -
F9 40 40 35 60 60 55 45 40 -
F16 55 50 45 40 35 35 65 65 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 120 115 90 90 85 80 75 70 -
F1v 145 140 130 125 120 115 95 85 -
F6v 140 135 130 120 115 110 105 100 -
F9 115 110 105 85 80 75 65 55 -
F16 130 120 110 105 100 95 80 70 -

Afstand øverste lægte til kip (LAF) /* FAL i mm

Afstand øverste lægte til kip (LAF) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 70 65 65 55 50 45 35 - -
F9 + FAL 55 50 45 35 - - - - -
F16 + FAL 70 65 60 55 50 45 40 30 25

Højde på rygningslægte (FLA) /* FAL i mm

Højde på rygningslægte (FLA) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 140 130 120 115 110 105 100 - -
F9 + FAL 115 105 95 90 - - - - -
F16 + FAL 125 120 115 105 100 95 90 80 75

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J13v 40 30 25 25 20 15 10 - -
J13v mit FAL 30 25 20 - - - - - -

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J13v 115 105 100 95 90 85 85 - -
J13v mit FAL 120 110 95 - - - - - -
rygningsopbygning
Eksempel på rygningsopbygning
Skizze mit Ortgang von Flachdachziegel J13v
Dobbeltvinge
Flachdachziegel J13v Doppelwulst
Vindskedesten

App Jacobi Tegl

Med vores app holder du dig altid opdateret og modtager al vigtig information og tekniske data om vores produkter - også offline!

Få mere at vide om appen

Header für das kostenlose Werkzeug App Dachziegel Technik

Ved lægning af J13v opnår du et markant tagbillede på grund af tagstenens udtryksfulde, lukkede fals. Dette tagbillede efterspørges mere og mere i Danmark. Med mange forskellige overflader og farver, men først og fremmest på grund af vores eksklusive glasurer, kan du lægge en førsteklasses, flad falstagsten på dit tag.

Med en forskydelighed på op til 30 millimeter giver den arkitekter, tagdækkere og bygherrer et stort spillerum, når de skal planlægge nybyggerier og renoveringer. En enkel binder i sidefalsen sørger for fuldstændig sikkerhed mod vindsug i forbindelse med flade falstagsten, og den firedobbelte overlapning i det område, hvor fire tagsten møder hinanden, giver ekstra hold.

Mål

Mål
Mål Naturrød - ÆdelengoberetGlaseret overflade (højglans)
Totalmål 27,0 x 44,5 cm26,3 x 43,5 cm
Dæklængde (DL) 32,6 - 35,6 cm31,8 - 34,8 cm
Dæklængde (DL) til perforerede tagsten 33,7 - 35,6 cm32,9 - 34,8 cm
Middeldækbredde (MDB) 21,3 cm20,9 cm
Antal pr m² 13,2 - 14,413,7 - 15,0
Vægt pr. stk. ca. 3,6 kgca. 3,6 kg
FAL pr lfdm ca. 4,7ca. 4,8
Dobbeltvinge pr lfdm ca. 2,8ca. 2,8
Vindskedesten pr lfdm ca. 2,8ca. 2,8
Emballageenhed 56 St.56 St.
Styk/palle 224224
Min. taghældning ≥ 22°≥ 22°

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 40 40 75 65 60 55 50 45 -
F1v 45 45 40 35 30 25 60 60 -
F6v 55 45 40 35 30 25 20 20 -
F9 40 40 35 60 60 55 45 40 -
F16 55 50 45 40 35 35 65 65 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 120 115 90 90 85 80 75 70 -
F1v 145 140 130 125 120 115 95 85 -
F6v 140 135 130 120 115 110 105 100 -
F9 115 110 105 85 80 75 65 55 -
F16 130 120 110 105 100 95 80 70 -

Afstand øverste lægte til kip (LAF) /* FAL i mm

Afstand øverste lægte til kip (LAF) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 70 65 65 55 50 45 35 - -
F9 + FAL 55 50 45 35 - - - - -
F16 + FAL 70 65 60 55 50 45 40 30 25

Højde på rygningslægte (FLA) /* FAL i mm

Højde på rygningslægte (FLA) /* FAL i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F6v + FAL 140 130 120 115 110 105 100 - -
F9 + FAL 115 105 95 90 - - - - -
F16 + FAL 125 120 115 105 100 95 90 80 75

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J13v 40 30 25 25 20 15 10 - -
J13v mit FAL 30 25 20 - - - - - -

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J13v 115 105 100 95 90 85 85 - -
J13v mit FAL 120 110 95 - - - - - -
rygningsopbygning
Eksempel på rygningsopbygning
Skizze mit Ortgang von Flachdachziegel J13v
Dobbeltvinge
Flachdachziegel J13v Doppelwulst
Vindskedesten

App Jacobi Tegl

Med vores app holder du dig altid opdateret og modtager al vigtig information og tekniske data om vores produkter - også offline!

Få mere at vide om appen

Header für das kostenlose Werkzeug App Dachziegel Technik

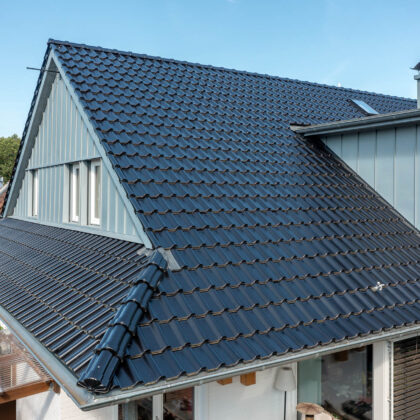

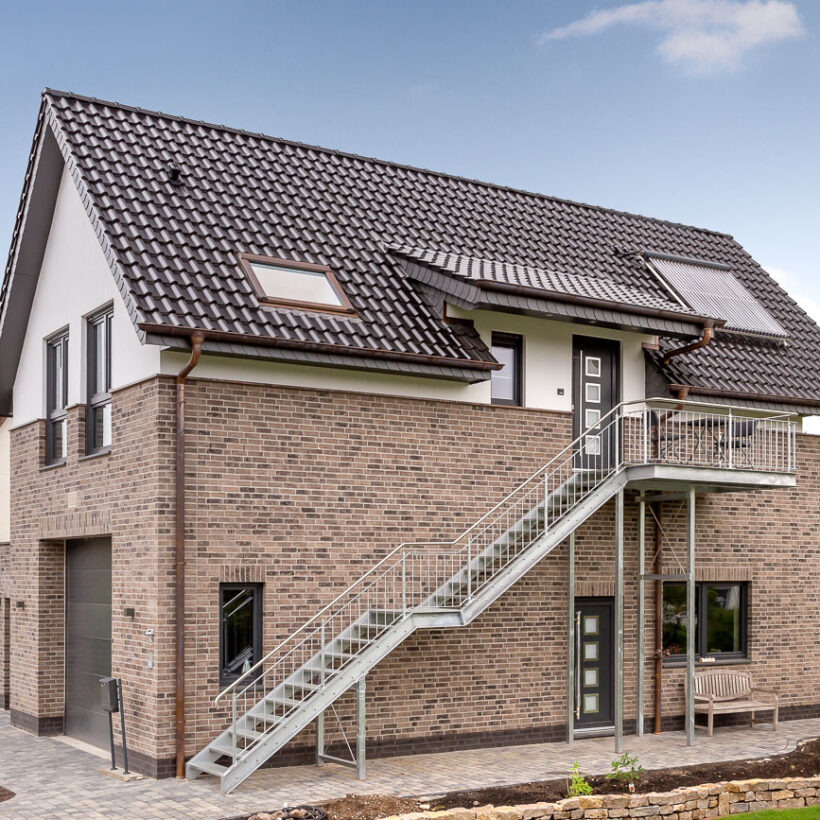

Vores tagsten på taget
