J160-PV

Tagintegrerede solcelleløsninger

Mål

Overflade & Farve

Gammelrød

Naturrød / Engoberet

Ædelengoberet

Bestilling af prøvesten

Er du på udkig efter ekspertrådgivning?
Kontaktperson/ forhandlerkartotek

Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten

Totalmål

146,0 x 43,7 cm

Dæklængde (DL)

36,0 cm

Middeldækbredde (MDB)

140,0 cm

Antal pr. m²

2 Module ersetzen 12 Ziegel

Vægt pr. stk.

ca. 7,4 kg

Min. taghældning

≥ 15°

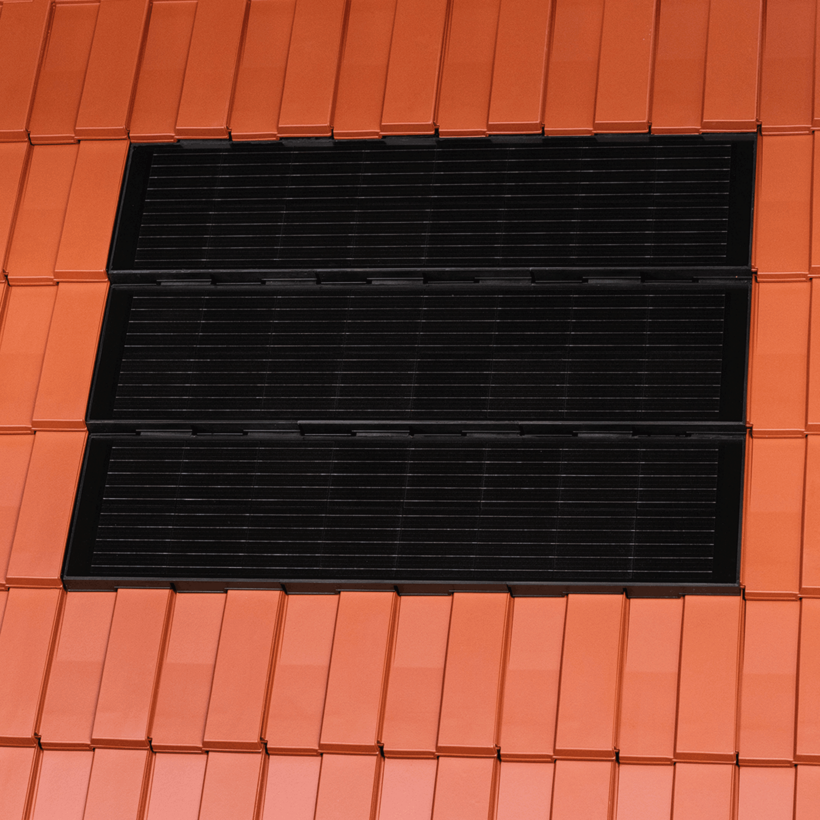

J160-PV er et teknisk stærkt solcelleanlæg, der kan integreres diskret i tagfladen. På trods af solcelleanlægget bliver taget dermed et moderne blikfang og en arkitektonisk enhed. Et modul har en effekt på ca. 85 watt og erstatter præcis seks J160-tagsten. Det er farvekoordineret med den ædle sorte engobe, men er i princippet kompatibelt med alle J160-farver.

Kombinationen af J160-PV-inddækningsmoduler og vores lerprodukter skaber et tag af høj kvalitet. Kan dækkes op til en standard taghældning på 15 grader.

Mål

Mål
Mål Standard
Gesamtmaß 146,0 x 43,7 cm
Decklänge (DL) 36,0 cm
Deckbreite (DB) 140,0 cm
Stückbedarf pro m² 2 Module ersetzen 12 Ziegel
Gewicht pro Stück ca. 7,4 kg
Stück/Palette 24 Module je Transportkiste
Regeldachneigung ≥ 15°
Leistung je Modul ca. 85 Watt

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 50 40 40 35 30 25 25 20 -
F1v 60 55 45 45 40 30 25 20 -
F6v 60 55 50 45 45 40 35 30 -
F9 50 50 45 40 35 30 30 20 -
F16 60 55 55 45 45 40 30 20 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F21 145 140 135 125 115 115 105 90 -
F1v 135 130 125 120 105 100 95 95 -
F6v 135 130 125 120 105 100 95 95 -
F9 110 105 100 95 85 50 70 70 -
F16 125 120 110 105 90 90 90 90 -

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 40 35 30 20 20 15 5 5 5

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
J160 95 90 85 85 85 85 75 60 55
Skizze Dachschnitt mit Trendziegel J160
Trendziegel J160 Beispiel Firstausbildung
Trendziegel J160 Ortgang
Trendziegel J160 Ortgang
Trendziegel J160 Doppelwulst
Trendziegel J160 Doppelwulst
