J160, tagsten, der blev udviklet i Jacobi-Walthers 160-års jubilæumsår for at skille sig ud: lige og moderne, arkitektonisk sofistikeret og til arkitekter og bygherrer, der kan lide Bauhaus-stilen. En ny Jacobi-Walther mursten, der beviser, at vi ikke bare kan gøre, hvad vi vil. Takket være udtalte folder; vores keramiske svar på stadig fladere taghældninger.

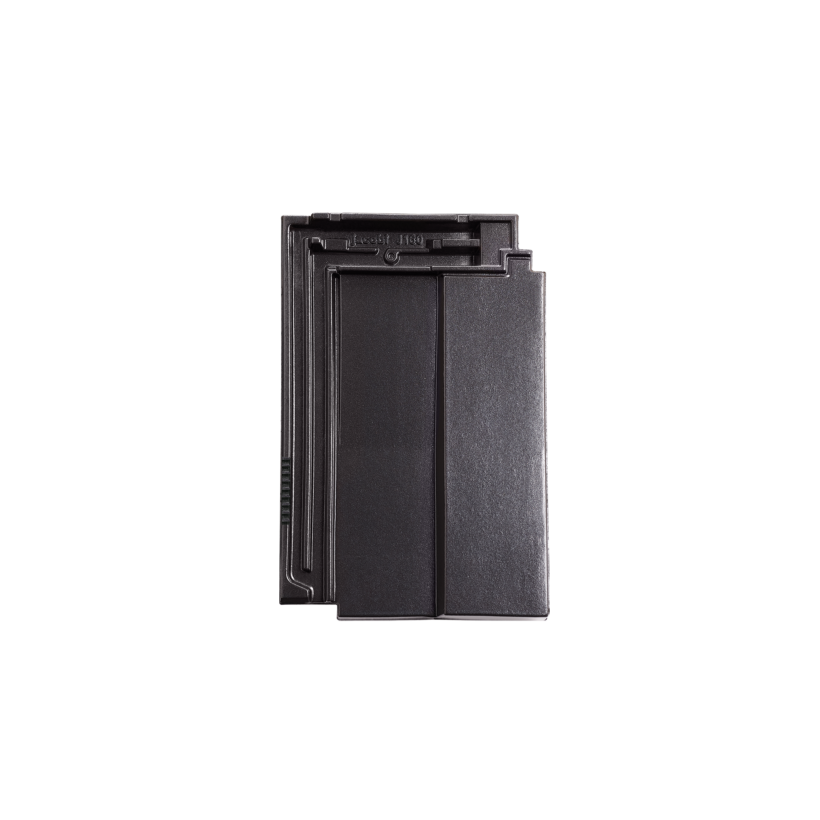

J160
Overflade & Farve

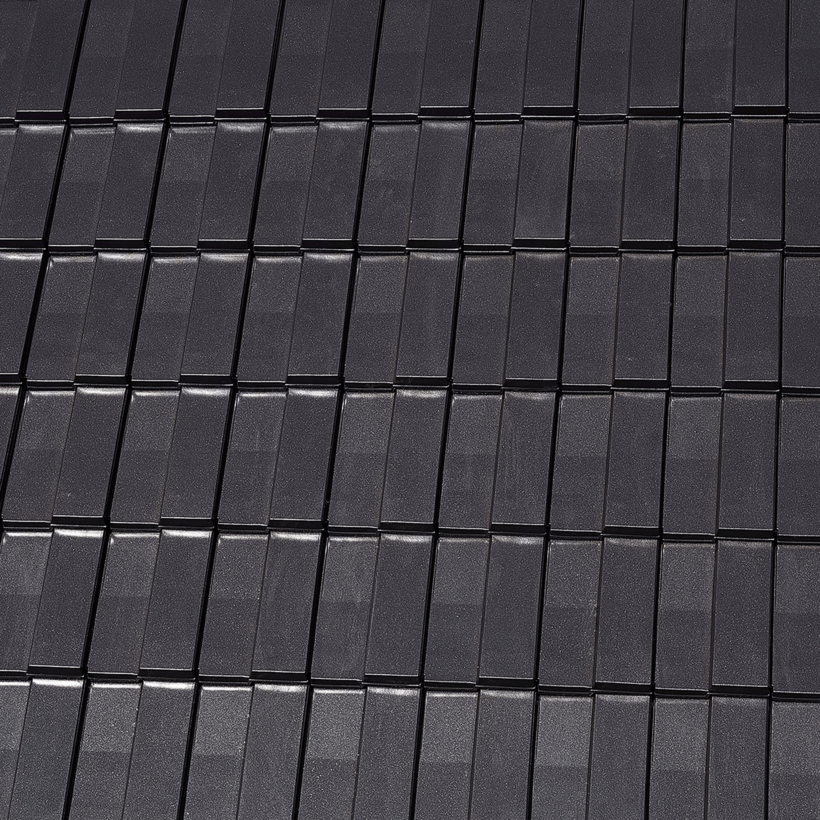

Valgt overflade/farve: edelspacegrau
Naturrød / Engoberet
Ædelengoberet
Er du på udkig efter ekspertrådgivning?
Kontaktperson
Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten
Totalmål
29,0 x 44,5 cm
Dæklængde (DL)
33,4 - 36,4 cm
Middeldækbredde (MDB)
23,4 cm
Antal pr. m²
11,8 - 12,8
Vægt pr. stk.
ca. 4,3 kg
Min. taghældning
≥ 22°
Mål
| Mål | Standard |
|---|---|
| Totalmål | 29,0 x 44,5 cm |
| Dæklængde (DL) | 33,4 - 36,4 cm |
| Middeldækbredde (MDB) | 23,4 cm |
| Antal pr m² | 11,8 - 12,8 |
| Vægt pr. stk. | ca. 4,3 |
| Dobbeltvinge pr lfdm | ca. 2,7 |
| Vindskedesten pr lfdm | ca. 2,7 |
| Emballageenhed | 48 |
| Styk/palle | 192 |
| Min. taghældning | ≥ 22° |
Afstand øverste lægte til kip (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F21 | 50 | 40 | 40 | 35 | 30 | 25 | 25 | 20 | - |
| F1v | 60 | 55 | 45 | 45 | 40 | 30 | 25 | 20 | - |
| F6v | 60 | 55 | 50 | 45 | 45 | 40 | 35 | 30 | - |
| F9 | 50 | 50 | 45 | 40 | 35 | 30 | 30 | 20 | - |
| F16 | 60 | 55 | 55 | 45 | 45 | 40 | 30 | 20 | - |
Højde på rygningslægte (FLA) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F21 | 145 | 140 | 135 | 125 | 115 | 115 | 105 | 90 | - |
| F1v | 135 | 130 | 125 | 120 | 105 | 100 | 95 | 95 | - |
| F6v | 135 | 130 | 125 | 120 | 105 | 105 | 95 | 95 | - |
| F9 | 110 | 105 | 100 | 95 | 85 | 80 | 70 | 70 | - |
| F16 | 125 | 120 | 110 | 105 | 90 | 90 | 90 | 90 | - |
Afstand mellem lægter (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| J160 | 40 | 35 | 30 | 20 | 20 | 15 | 5 | 5 | 5 |
Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| J160 | 95 | 90 | 85 | 85 | 85 | 85 | 75 | 60 | 55 |
J160, tagsten, der blev udviklet i Jacobi-Walthers 160-års jubilæumsår for at skille sig ud: lige og moderne, arkitektonisk sofistikeret og til arkitekter og bygherrer, der kan lide Bauhaus-stilen. En ny Jacobi-Walther mursten, der beviser, at vi ikke bare kan gøre, hvad vi vil. Takket være udtalte folder; vores keramiske svar på stadig fladere taghældninger.
Mål
| Mål | Standard |
|---|---|
| Totalmål | 29,0 x 44,5 cm |
| Dæklængde (DL) | 33,4 - 36,4 cm |
| Middeldækbredde (MDB) | 23,4 cm |
| Antal pr m² | 11,8 - 12,8 |
| Vægt pr. stk. | ca. 4,3 |
| Dobbeltvinge pr lfdm | ca. 2,7 |
| Vindskedesten pr lfdm | ca. 2,7 |
| Emballageenhed | 48 |
| Styk/palle | 192 |
| Min. taghældning | ≥ 22° |
Afstand øverste lægte til kip (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F21 | 50 | 40 | 40 | 35 | 30 | 25 | 25 | 20 | - |
| F1v | 60 | 55 | 45 | 45 | 40 | 30 | 25 | 20 | - |
| F6v | 60 | 55 | 50 | 45 | 45 | 40 | 35 | 30 | - |
| F9 | 50 | 50 | 45 | 40 | 35 | 30 | 30 | 20 | - |
| F16 | 60 | 55 | 55 | 45 | 45 | 40 | 30 | 20 | - |
Højde på rygningslægte (FLA) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| F21 | 145 | 140 | 135 | 125 | 115 | 115 | 105 | 90 | - |
| F1v | 135 | 130 | 125 | 120 | 105 | 100 | 95 | 95 | - |
| F6v | 135 | 130 | 125 | 120 | 105 | 105 | 95 | 95 | - |
| F9 | 110 | 105 | 100 | 95 | 85 | 80 | 70 | 70 | - |
| F16 | 125 | 120 | 110 | 105 | 90 | 90 | 90 | 90 | - |
Afstand mellem lægter (LAF) i mm
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| J160 | 40 | 35 | 30 | 20 | 20 | 15 | 5 | 5 | 5 |
Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
| Rygningsmodel | taghældning | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 15° | 20° | 25° | 30° | 35° | 40° | 45° | 50° | 55° | |
| J160 | 95 | 90 | 85 | 85 | 85 | 85 | 75 | 60 | 55 |
