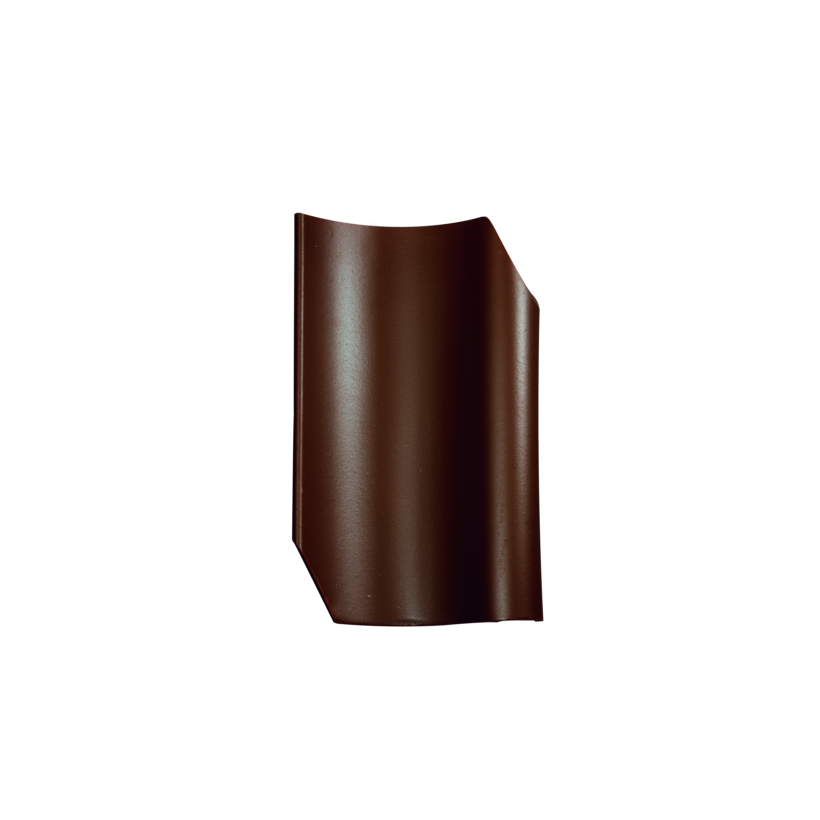

H2

Vingetagsten

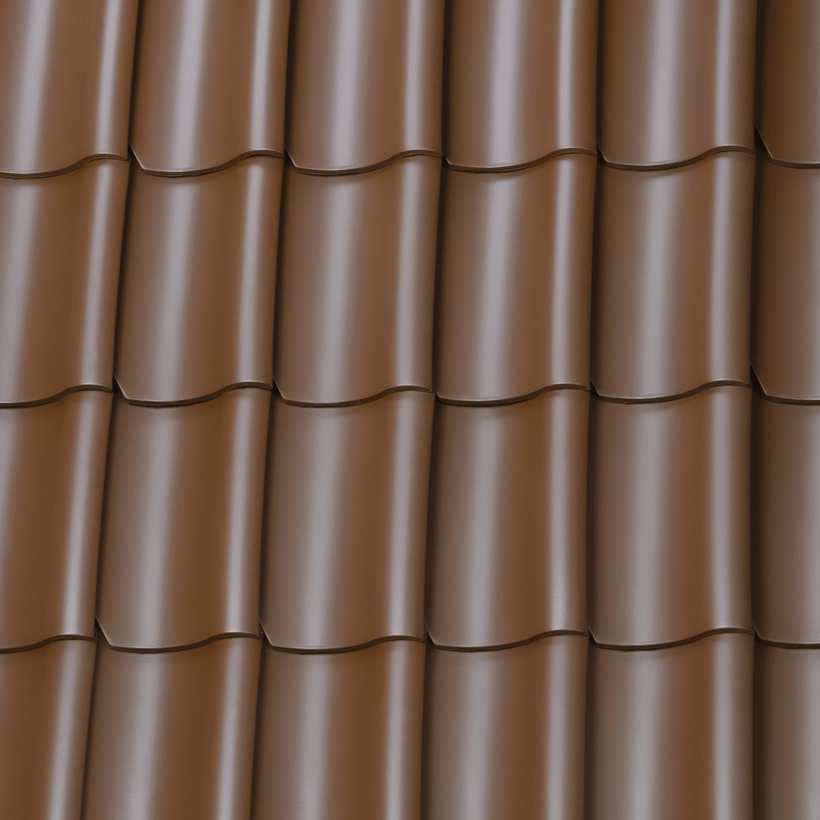

Overflade & Farve

Valgt overflade/farve: Mørkebrun

Naturrød / Engoberet

Specialserier

Er du på udkig efter ekspertrådgivning?
Kontaktperson/ forhandlerkartotek

Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten

Totalmål

24,0 x 40,0 cm

Dæklængde (DL)

32,0 cm

Middeldækbredde (MDB)

20,5 cm

Antal pr. m²

ca. 15,2

Vægt pr. stk.

ca. 2,7 kg

Min. taghældning

≥ 40°

Ingen af vores tagsten har samme tradition som vingetagstenen. Den er blevet produceret i Bilshausen siden grundlæggelsen af Jacobi i 1860. Hidtil er der brændt mere end 500 millioner tagsten, og mange historiske bygninger er udført med et tag, hvor denne tagsten er brugt. Denne klassiker anvendes stadig i meget stort omfang i forbindelse med opretholdelse af fredede bygningers værdi.

Vingetagstenen fås i to udførelser: H2 er med sit snit på hjørnet velegnet til overlapning. Hvad angår H2 PLUS, som er optimeret til det danske marked, er den velkendte vingetagsten blevet forlænget, hvorved kvadratmeterbehovet mindskes.

Mål

Mål
Mål Standard
Totalmål 24,0 x 40,0 cm
Dæklængde (DL) 32,0 cm
Middeldækbredde (MDB) 20,5 cm
Antal pr. m² ca. 15,2
Vægt pr. stk. ca. 2,7 kg
Dobbeltvinge pr. stk. ca. 3,2
kl. Emballageenhed 72 St.
stk./palle 288
Min. taghældning ≥ 40°

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 45 40 35 25 25 20 - - -
F1v 60 55 50 45 40 35 30 30 -
F6v 70 65 60 55 45 45 35 35 -
F9 60 50 45 40 35 30 25 - -
F16 65 60 55 50 45 40 35 30 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 130 120 115 110 105 100 - - -
F1v 155 155 150 140 135 130 110 110 -
F6v 150 145 140 130 125 120 110 110 -
F9 125 115 110 100 95 90 85 - -
F16 135 125 120 115 110 100 30 85 -

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 45 40 - - - - -

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
H2 - - 115 110 - - -
Skizze mit Dachschnitt von Hohlpfanne H1 und H2
Eksempel på rygningsopbygning
Hohlpfanne H1 und H2 Doppelwulst
Dobbeltvinge
