Z10

Overflade & Farve

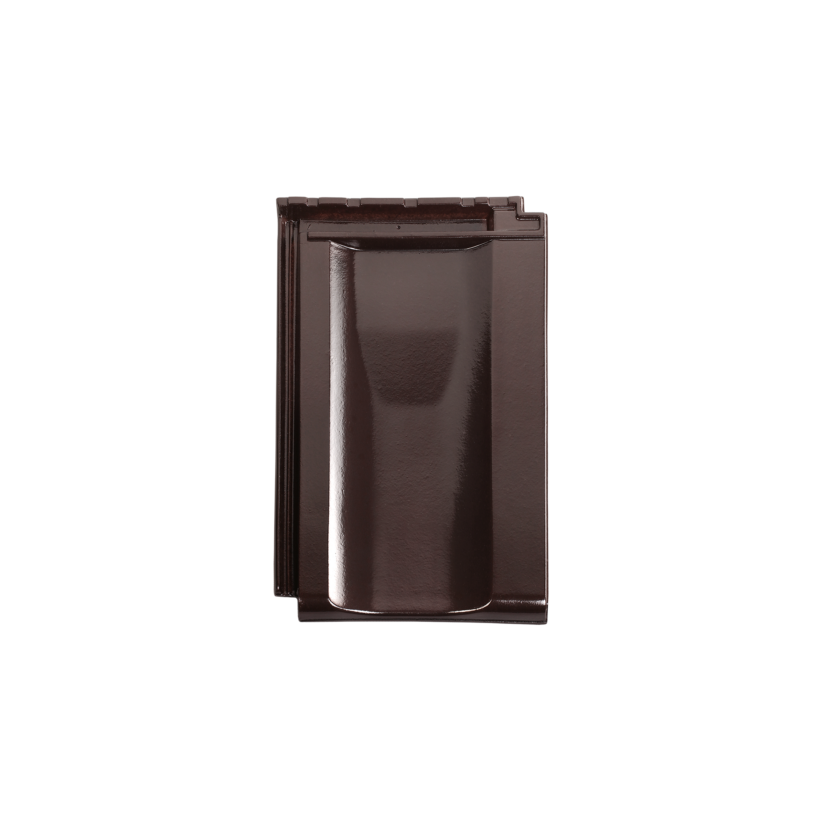

Valgt overflade/farve: Ædelbrun

Naturrød / Engoberet

Ædelengoberet

Er du på udkig efter ekspertrådgivning?
Kontaktperson

Kan du ikke finde den variant, du vil have?
Anmod om en skræddersyet tagsten

Totalmål

29,0 x 45,6 cm

Dæklængde (DL)

32,0 - 38,0 cm

Middeldækbredde (MDB)

26,5 cm

Antal pr. m²

9,9 - 11,8

Vægt pr. stk.

ca. 4,4 kg

Min. taghældning

≥ 30°

Med en dæklængde på 32 til 38 centimeter og dens fordelagtige størrelse kan du arbejde særligt rentabelt med Z10. Der kræves kun ti tagsten til en kvadratmeter tag. Dermed kan taget lægges hurtigere, hvilket så betyder mindre arbejdstid.

På grund af forskydningsområdet på 60 millimeter egner den flade tagsten med det rolige tagbillede sig både til nybyggeri og renovering. Z10 giver planlæggere og tagdækkere talrige arkitektoniske muligheder – også takket være tagstenens mange traditionelle og moderne farvenuancer.

Mål

Mål
Mål Standard
Totalmål 29,0 x 45,6 cm
Dæklængde (DL) med Vindskedesten 35,5 - 38,0 cm
DL Arbejder på Vindskedesten 32,0 x 35,5 cm
DL uden Vindskedesten 32,0 - 38,0 cm
Middeldækbredde (MDB) 26,5 cm
Antal pr. m² 9,9 - 11,8
Vægt pr. stk. ca. 4,4 kg
Dobbeltvinge pr. stk. ca. 2,6
Vindskedesten pr. stk. ca. 2,6
kl. Emballageenhed 60 St.
stk./palle 240
Min. taghældning ≥ 30°

Afstand øverste lægte til kip (LAF) i mm

Afstand øverste lægte til kip (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 - 50 45 35 30 25 20 - -
F1v - 65 60 50 50 45 45 45 -
F6v - 65 60 55 50 45 45 45 -
F9 - 60 50 40 40 35 25 15 -
F16 - 75 65 65 55 50 50 50 -

Højde på rygningslægte (FLA) i mm

Højde på rygningslægte (FLA) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
F1 - 105 100 90 80 75 70 - -
F1v - 120 115 105 100 90 85 80 -
F6v - 115 110 105 100 90 80 75 -
F9 - 95 90 85 80 75 65 60 -
F16 - 105 100 95 85 80 70 60 -

Afstand mellem lægter (LAF) i mm

Afstand mellem lægter (LAF) i mm
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z10 - 45 35 30 30 25 10 5 5

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90

Højde på rygningslægte (FLA} i mm, ved brug af uni. Pultrygning 90
Rygningsmodel taghældning
15° 20° 25° 30° 35° 40° 45° 50° 55°
Z10 - 95 85 85 85 75 75 70 70
Skizze mit Dachschnitt von Reformziegel Z10
Reformziegel Z10 Beispiel Firstausbildung
Reformziegel Z10 Ortgang
Reformziegel Z10 Ortgang
Reformziegel Z10 Doppelwulst
Reformziegel Z10 Doppelwulst
